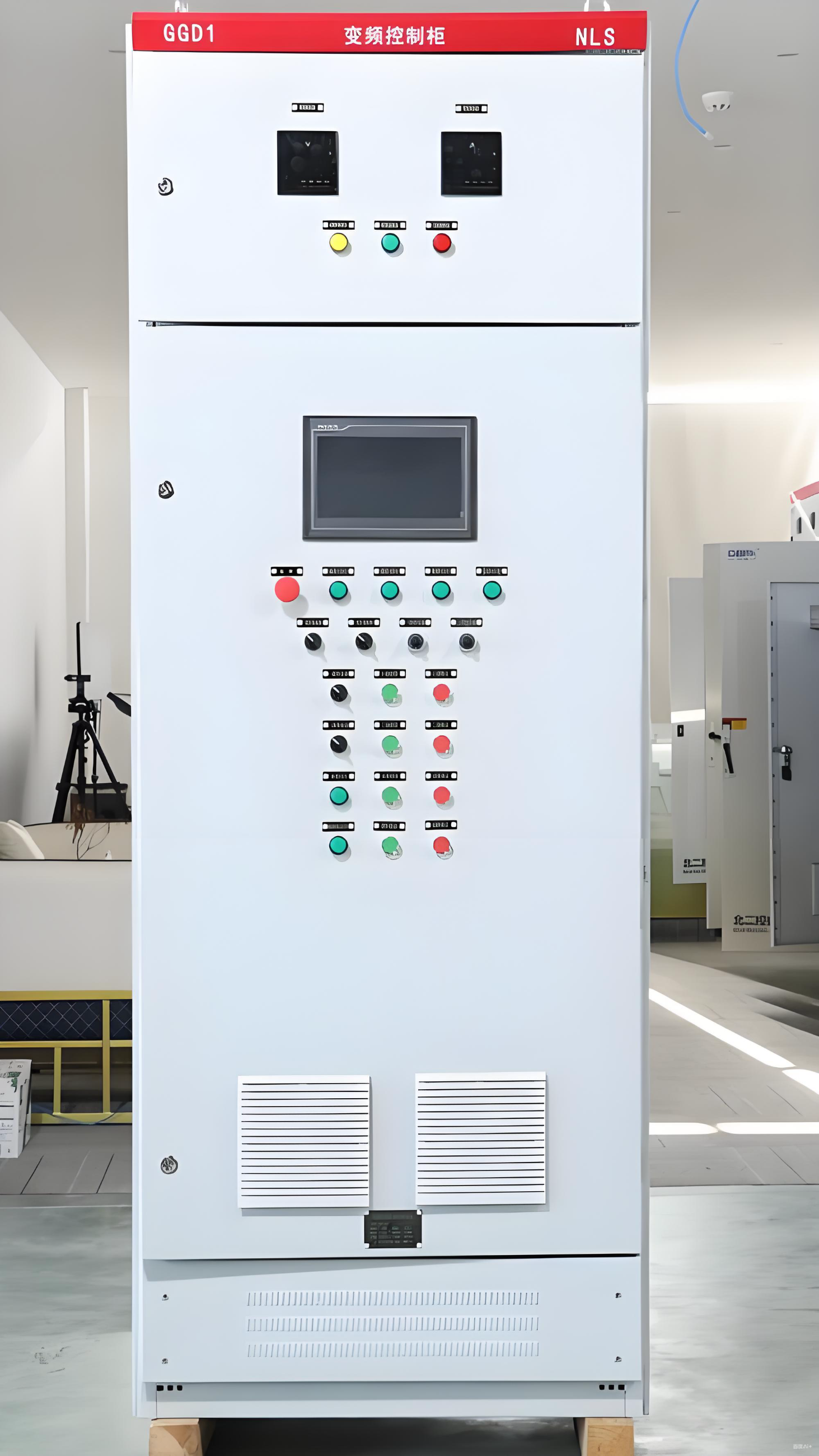

變頻控制柜報過流故障是工業控制中常見的故障類型，若不及時排查處理，可能導致變頻器損壞或生產中斷。過流故障通常表現為變頻器運行中突然顯示“OC”（Over Current）代碼并停機，其本質是變頻器輸出電流超過了額定保護值。以下石家莊變頻柜生產廠家德蘭電氣從故障原因排查、針對性解決步驟及預防措施三方面展開詳細說明。

一、故障原因分類排查

過流故障的成因可分為外部因素和內部因素，需按“先外部后內部、先簡單后復雜”的原則逐步排查。

1. 外部電源問題排查

• 電源電壓不穩或缺相：三相電源電壓波動過大（超過±10%額定電壓）、三相不平衡或某一相缺相，會導致變頻器整流電路輸出電壓異常，進而引發過流。排查方法：使用萬用表測量輸入端L1、L2、L3之間的電壓，正常應符合變頻器額定電壓要求（如380V系統電壓在342-418V之間），且三相電壓差值不超過5%。

• 電源諧波干擾：電網中存在大量非線性負載（如電焊機、中頻爐）時，會產生高次諧波，干擾變頻器的電流檢測電路，導致誤報過流。排查方法：使用諧波檢測儀檢測電網諧波含量，若總諧波畸變率（THD）超過5%，需進一步確認是否為干擾源。

2. 負載側故障排查

• 電機短路或絕緣損壞：電機定子繞組相間短路、對地短路或匝間短路，會導致變頻器輸出電流急劇增大。排查方法：斷開變頻器與電機的連接線，使用兆歐表測量電機繞組相間及對地絕緣電阻，絕緣電阻應≥0.5MΩ（低壓電機）；同時用萬用表測量繞組直流電阻，三相電阻差值應≤5%，若差值過大或電阻為0，說明電機繞組故障。

• 電機堵轉或過載：負載卡死（如機械傳動部件卡澀、軸承損壞）導致電機堵轉，或負載轉矩超過電機額定轉矩，會使電機電流超過額定值，進而觸發變頻器過流保護。排查方法：斷開電機與負載的機械連接，手動轉動電機軸，若轉動困難或有異響，說明機械負載存在問題；運行時監測電機電流，若持續超過額定電流1.5倍以上，判定為過載。

• 電機電纜故障：電機動力電纜出現破損、接地或相間短路，也會導致過流。排查方法：檢查電纜外觀是否有破損、老化，使用萬用表測量電纜相間及對地電阻，確保無短路或接地現象。

3. 變頻器內部故障排查

• IGBT模塊損壞：IGBT（絕緣柵雙極型晶體管）是變頻器的核心功率器件，若因電壓沖擊、散熱不良或老化導致?lián)p壞，會造成輸出電流異常。排查方法：斷開電源后，使用萬用表二極管檔測量IGBT模塊的C-E、C-G、E-G極之間的導通情況，正常時C-E極正向?qū)▔航导s0.3-0.7V，反向截止，若出現短路或開路，說明模塊損壞。

• 電流檢測電路異常：變頻器通過電流互感器或霍爾傳感器檢測輸出電流，若傳感器損壞、信號線路接觸不良或采樣電路故障，會導致檢測電流失真，引發誤報過流。排查方法：檢查電流傳感器接線是否松動，更換同型號傳感器進行替換測試，若故障消失，則說明原傳感器損壞。

• 驅動電路故障：驅動電路為IGBT模塊提供觸發信號，若驅動板上的光耦、電容、電阻等元件損壞，會導致IGBT導通異常，產生過流。排查方法：檢查驅動板外觀是否有電容鼓包、元件燒灼痕跡，使用示波器測量驅動信號波形，正常應為穩定的方波。

4. 參數設置不當排查

• 加速/減速時間過短：加速時間過短會導致電機啟動時電流沖擊過大；減速時間過短會使電機處于再生發電狀態，直流母線電壓升高，進而引發過流。排查方法：查看變頻器參數中“加速時間”（如P0701）和“減速時間”（如P0702）的設置值，若遠小于電機啟動/停止所需時間，需適當延長。

• 過流保護值設置過低：若變頻器的過流保護閾值（如P0207）設置小于電機額定電流的1.2-1.5倍，會導致正常運行時誤觸發保護。排查方法：確認電機額定電流，將過流保護值調整為電機額定電流的1.2-1.5倍（具體需參考變頻器手冊）。

• V/F曲線設置不合理：V/F控制模式下，若電壓與頻率的匹配曲線設置不當（如低頻時電壓過高），會導致電機磁路飽和，電流增大。排查方法：恢復V/F曲線為默認值，或根據電機特性重新設定合適的V/F曲線。

二、針對性解決步驟

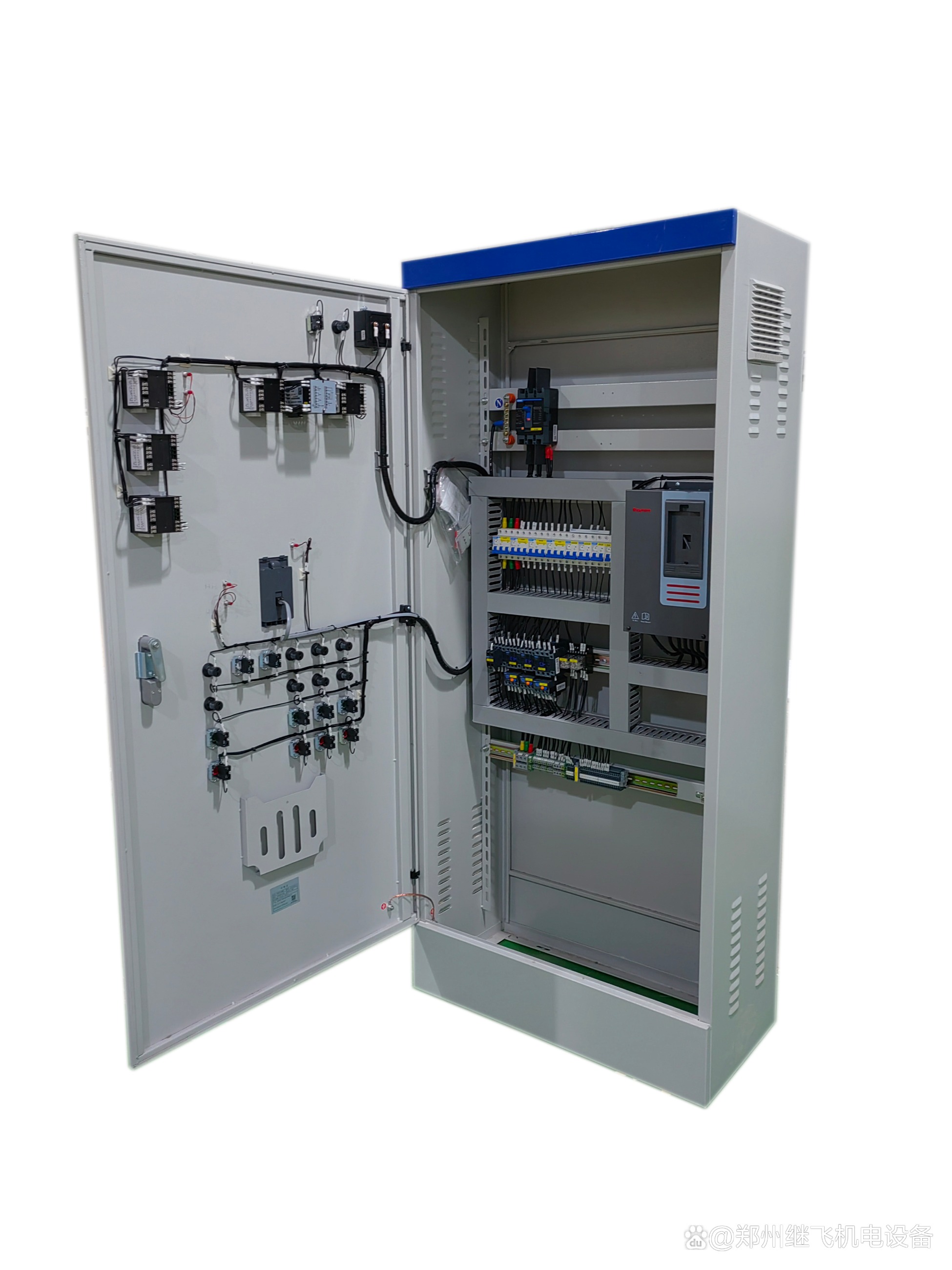

1. 初步斷電檢查：發生過流故障后，首先斷開變頻控制柜總電源，等待5-10分鐘（放電完畢），檢查變頻器外觀是否有煙霧、異味、元件燒灼痕跡，檢查電源進線、電機出線端子是否松動、氧化。

2. 電源側處理：若排查為電源電壓不穩或缺相，需檢查電網線路，更換損壞的斷路器、接觸器；若存在諧波干擾，需在變頻器輸入端安裝電抗器或濾波器。

3. 負載側處理：電機短路或絕緣損壞時，需維修或更換電機；機械負載堵轉或過載時，需排查傳動系統（如清理卡澀物、更換損壞軸承），降低負載至額定范圍；電纜故障時，更換符合規格的電機電纜（建議選用屏蔽電纜，避免干擾）。

4. 變頻器內部維修：IGBT模塊、電流傳感器或驅動電路故障時，需由專業維修人員更換損壞元件，更換后需進行絕緣測試和空載試運行，確保故障排除。

5. 參數重新設置：根據電機銘牌參數（額定功率、額定電壓、額定電流、額定轉速）重新設置變頻器的基本參數，調整加速/減速時間、過流保護值等，確保參數與電機及負載匹配。

6. 試運行驗證：故障排查完成后，進行空載試運行，觀察變頻器電流是否穩定；再帶載試運行，逐步增加負載至額定值，監測電流、電壓及溫度變化，確認無過流故障后正常投入使用。

三、預防措施

• 定期維護保養：每3-6個月清理變頻器內部灰塵，檢查風扇、散熱片是否堵塞，確保散熱良好；檢查接線端子是否松動，緊固所有電氣連接；測量電機絕緣電阻，及時發現潛在故障。

• 優化安裝環境：將變頻控制柜安裝在通風良好、溫度≤40℃、濕度≤90%（無凝露）的環境中，避免陽光直射、粉塵、腐蝕性氣體及劇烈振動。

• 合理選型配置：根據負載特性選擇合適容量的變頻器，避免小馬拉大車；對于頻繁啟動、制動或負載波動大的場合，應選用具有制動單元、能量回饋功能的變頻器，或增大變頻器容量。

• 加強電網質量管控：在電網電壓不穩定的場合，安裝穩壓器或UPS；在非線性負載較多的系統中，配置有源濾波裝置，降低諧波干擾。
