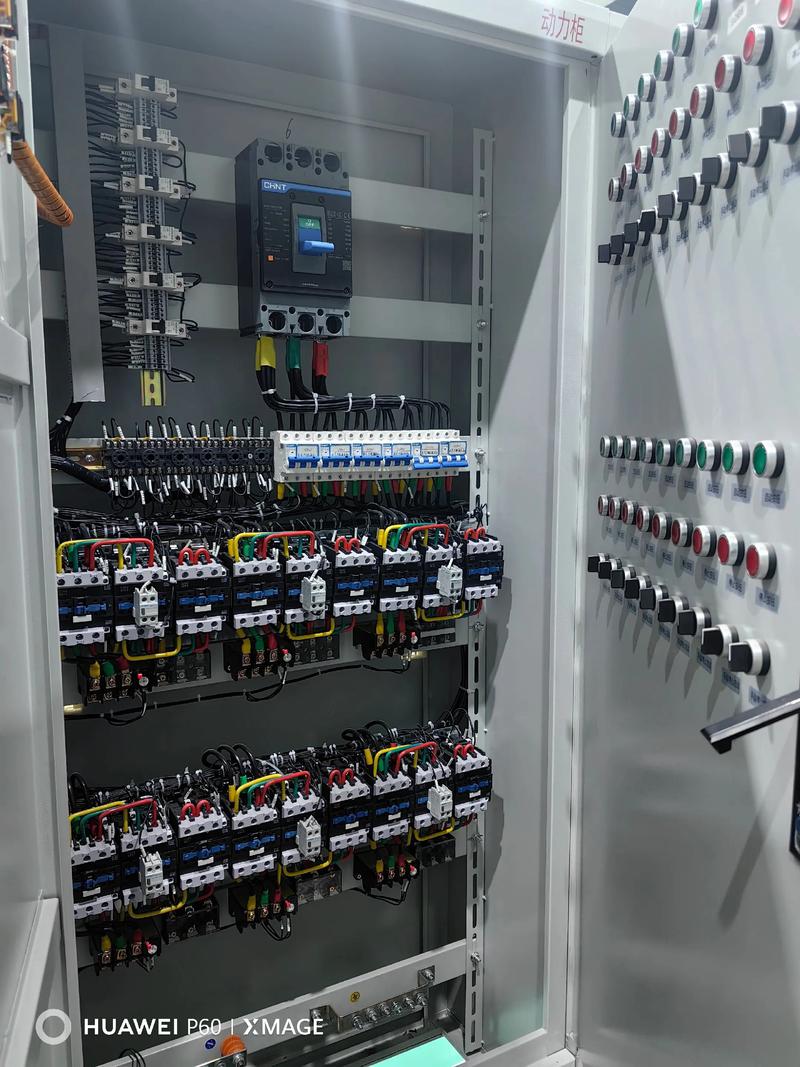

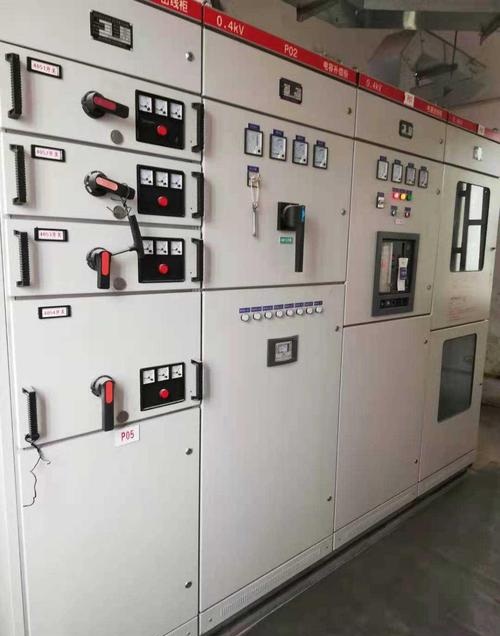

低壓配電柜作為電力系統末端配電的核心設備，廣泛應用于工業生產、商業建筑及民用住宅等場景，其運行穩定性直接關系到用電設備的安全可靠運行。本方案針對低壓配電柜運行過程中常見的短路故障、過載故障、接觸不良故障、絕緣損壞故障及元件故障等類型，結合設備結構特點與運維實踐經驗，制定標準化的故障排查、維修及預防流程，為現場維修人員提供專業技術指導，最大限度縮短故障停機時間，降低設備損壞風險。

短路故障是配電柜最危險的故障類型，多由導體絕緣破損、異物侵入、接線錯誤等原因引發。故障特征表現為：斷路器瞬時跳閘，伴有電弧火光或焦糊味，嚴重時可能導致配電柜外殼變形、內部元件燒毀，甚至引發火災。短路故障主要分為相間短路、對地短路兩種形式，其中相間短路危害更為嚴重，可能瞬間造成大面積停電。

過載故障通常因負載電流長期超過配電柜額定承載電流導致，常見誘因包括用電設備超額定功率運行、線路截面選擇過小、負載回路數量違規增加等。故障特征為：熱繼電器動作、斷路器延時跳閘，配電柜內母線或接線端子溫度異常升高，部分元件出現發熱變色現象，長期過載會加速絕緣老化，誘發短路故障。

接觸不良多發生在母線連接點、接線端子、斷路器觸頭等部位，主要原因包括螺栓松動、觸頭氧化銹蝕、接線壓接不牢固等。故障特征表現為：接觸部位發熱嚴重，伴有打火現象，用電設備出現電壓不穩、頻繁啟?；驘o法啟動，配電柜內可能出現 “滋滋” 放電聲，嚴重時會導致觸頭燒蝕、接線端子熔化。

絕緣損壞故障由環境濕度超標、化學物質腐蝕、長期高溫運行、機械損傷等因素導致。故障特征為：配電柜外殼或金屬部件帶電（用驗電筆可檢測），絕緣電阻值顯著下降（低于 1MΩ），可能引發漏電跳閘，若未及時處理，易發展為短路故障。

配電柜內核心元件（如斷路器、接觸器、熱繼電器、熔斷器等）因老化、質量缺陷、操作不當?shù)仍虺霈F(xiàn)故障，具體表現為：斷路器無法合閘或跳閘失靈；接觸器線圈燒毀、觸頭粘連；熱繼電器誤動作或不動作；熔斷器頻繁熔斷等，直接影響配電回路的正常通斷。

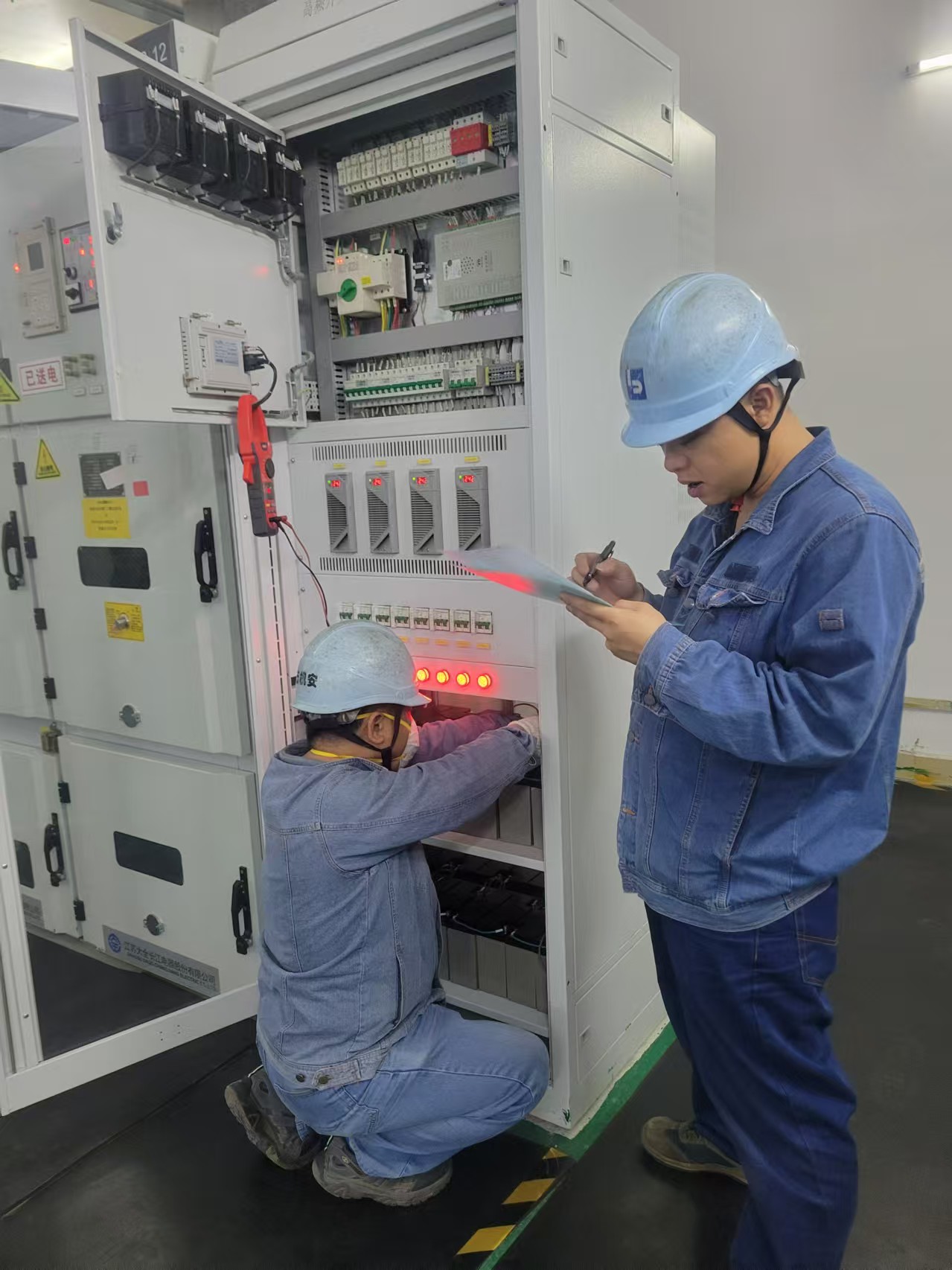

接到故障報修后，維修人員需攜帶專業工具（驗電筆、萬用表、絕緣電阻表、鉗形電流表等）抵達現場，首先確認故障配電柜對應的電源開關已斷開，采用 “停電 - 驗電 - 掛牌 - 接地” 的安全流程：用驗電筆檢測配電柜進線端是否無電壓，確認斷電后懸掛 “禁止合閘，正在維修” 警示牌，必要時對相關回路進行接地保護，防止突然來電引發安全事故。

與現場操作人員溝通，了解故障發生前的運行狀態（如是否新增負載、是否進行過操作、是否存在異常聲音或氣味），觀察故障配電柜的外觀（如有無燒痕、變形、異味、進水痕跡），結合故障特征初步判斷故障類型：若有焦糊味和燒痕，大概率為短路或元件燒毀；若設備無法啟動且斷路器未跳閘，可能為接觸不良或元件故障；若頻繁跳閘且負載正常，可能為過載或漏電。

1. 絕緣電阻檢測：使用絕緣電阻表測量配電柜進線端與外殼、各出線回路之間的絕緣電阻，若數值低于 1MΩ，說明存在絕緣損壞或短路隱患，進一步排查具體故障部位。

2. 電路通斷檢測：用萬用表測量斷路器、接觸器等元件的通斷狀態，判斷是否存在觸頭粘連、線圈燒毀等問題；對接線端子進行逐一檢查，用扳手輕輕緊固松動的螺栓，觀察是否有氧化銹蝕現象。

3. 電流電壓檢測：若故障為過載或電壓不穩，合上電源（確保安全前提下），用鉗形電流表測量各回路負載電流，對比配電柜額定電流，判斷是否存在過載；用萬用表測量進線端和出線端電壓，檢查電壓是否在正常范圍（380V±10%），排查是否存在電壓異常導致的故障。

4. 元件動作測試：對斷路器、熱繼電器等保護元件進行手動動作測試，觀察其合閘、跳閘是否靈活，動作是否可靠，判斷元件是否失效。

通過上述檢測，精準定位故障部位：如短路故障可通過絕緣電阻表檢測到故障回路，進一步拆解檢查該回路的導線絕緣層是否破損、是否存在異物；接觸不良故障可通過緊固端子后故障消失來確認；元件故障可通過儀器檢測和動作測試直接判定。

1. 若為導線絕緣破損導致的短路，需切斷破損導線，重新剝線并采用壓接或焊接方式連接，外層包裹絕緣膠帶或熱縮管，確保絕緣可靠；若導線破損嚴重，直接更換同規格、同材質的導線。

2. 若為元件燒毀（如斷路器、熔斷器），需更換型號、規格一致的合格元件，更換前需排查短路誘因（如清除異物、修復絕緣），防止再次發生短路。

3. 若為接線錯誤導致的短路，重新核對電路圖，調整接線方式，確保相線、零線、地線連接正確，避免相間或?qū)Φ囟搪贰?/p>

1. 若為負載過大導致的過載，與用戶溝通調整負載，關停部分非必要設備，或建議用戶擴容改造（如增大導線截面、更換額定電流更大的配電柜）。

2. 若為線路截面過小，計算實際負載電流，更換符合載流量要求的導線，確保導線發熱不超過允許范圍。

3. 若為熱繼電器或斷路器整定電流設置不當，根據負載額定電流重新調整整定參數（斷路器整定電流一般為負載額定電流的 1.1-1.3 倍，熱繼電器整定電流與負載額定電流一致）。

1. 對于松動的接線端子，用扳手按規定力矩緊固（銅端子緊固力矩一般為 2-4N?m，鋁端子需涂抹導電膏防止氧化），避免過度緊固導致端子變形。

2. 對于氧化銹蝕的觸頭或端子，用細砂紙輕輕打磨去除氧化層，涂抹導電膏增強導電性；若觸頭燒蝕嚴重（如出現凹坑、變形），直接更換觸頭或?qū)?yīng)的元件。

3. 檢查母線連接部位，若存在松動或氧化，重新緊固螺栓并涂抹抗氧化劑，確保母線接觸良好，降低接觸電阻。

1. 若為環境濕度超標導致的絕緣受潮，首先改善配電柜的通風條件（如加裝通風扇、除濕器），擦干配電柜內部的水汽，用絕緣電阻表復測絕緣電阻，直至數值恢復正常。

2. 若為導線絕緣層破損，按短路故障維修方法修復或更換導線；若為配電柜外殼絕緣損壞（如涂層脫落、金屬裸露），重新涂刷絕緣漆或加裝絕緣護套。

3. 若為元件絕緣老化（如斷路器、接觸器的絕緣外殼開裂），直接更換合格的元件，確保元件絕緣性能符合要求。

1. 斷路器故障：若無法合閘，檢查操作機構是否卡滯、線圈是否通電，清理卡滯異物或更換線圈；若跳閘失靈，檢查脫扣器是否損壞，更換脫扣器或整個斷路器，確保斷路器型號與回路額定電流匹配。

2. 接觸器故障：線圈燒毀時，更換與原規格一致的線圈；觸頭粘連時，清理觸頭或更換接觸器，檢查接觸器的額定電壓、額定電流是否與負載匹配。

3. 熱繼電器故障：誤動作時，調整整定電流或檢查熱元件是否老化，更換熱元件；不動作時，檢查熱元件是否斷路、接線是否松動，修復或更換熱繼電器。

4. 熔斷器故障：頻繁熔斷時，排查是否存在短路或過載故障，更換與回路額定電流匹配的熔斷器（不可用銅絲、鐵絲替代），確保熔斷器起到短路保護作用。

維修完成后，清理配電柜內部的雜物、灰塵，檢查各接線端子是否緊固、元件安裝是否牢固、導線排列是否整齊，確保配電柜內部無遺留工具或異物。

用絕緣電阻表再次測量各回路的絕緣電阻，確保數值不低于 1MΩ，無絕緣隱患。

合上電源開關，進行空載試運行，觀察斷路器、接觸器等元件動作是否靈活，配電柜內部有無異常聲音、發熱現象，測量進線端電壓是否正常。

接入負載進行帶載試運行，用鉗形電流表測量各回路電流，確認電流在額定范圍內，熱繼電器、斷路器等保護元件無誤動作，用電設備運行正常，電壓穩定。

試運行正常后，填寫《低壓配電柜故障維修記錄表》，詳細記錄故障類型、排查過程、維修內容、更換元件型號規格等信息，由維修人員、現場負責人共同簽字確認，方可完成維修驗收。

制定月度、季度、年度巡檢計劃：月度巡檢重點檢查配電柜外觀、有無異常聲音或氣味、接線端子溫度；季度巡檢增加絕緣電阻檢測、元件動作測試；年度巡檢全面拆解檢查，更換老化元件，清理母線及觸頭的氧化層。

保持配電柜運行環境干燥、通風，避免潮濕、粉塵、腐蝕性氣體侵入；戶外配電柜需加裝防雨、防塵罩，確保防護等級符合要求（一般不低于 IP54）。

嚴禁違規增加負載或更換額定電流更大的元件，確保各回路負載電流不超過配電柜額定承載能力；新增負載時，需進行配電系統核算，必要時進行擴容改造。

操作人員需經專業培訓后上崗，嚴格按照操作規程進行合閘、分閘操作，避免野蠻操作導致元件損壞；定期對操作人員進行安全培訓，提高故障應急處理能力。

儲備常用元件（如斷路器、接觸器、熔斷器、接線端子等），確保型號規格與配電柜匹配，以便在故障發生時快速更換，縮短維修時間。
